垃圾填埋場滲漏污染環(huán)境危害非常巨大.土壤被污染后,將會鹽堿化、毒化,土壤中的寄生蟲、致病菌等病原體能使人致病.滲透也會污染地下水,并最終進入人類的食物鏈,對人體造成嚴(yán)重傷害.國外從80年代開始在垃圾填埋場防滲處理中使用1—2毫米厚的HDPE高密度聚乙烯土工膜,目前已成為一項成熟的技術(shù)并得到越來越多的應(yīng)用。我國環(huán)保型垃圾填埋場起步較晚,但近年在國家環(huán)保總局的關(guān)注下及國民環(huán)保意識的提高,采取HDPE防滲處理的環(huán)保型垃圾填埋場已經(jīng)在全國得到廣泛應(yīng)用.

　　1.垃圾場防滲膜施工工藝

　　鋪設(shè)、剪裁→對正、搭齊→壓膜定型→擦拭塵土→焊接試驗→焊接→檢測→修補→復(fù)檢→驗收。

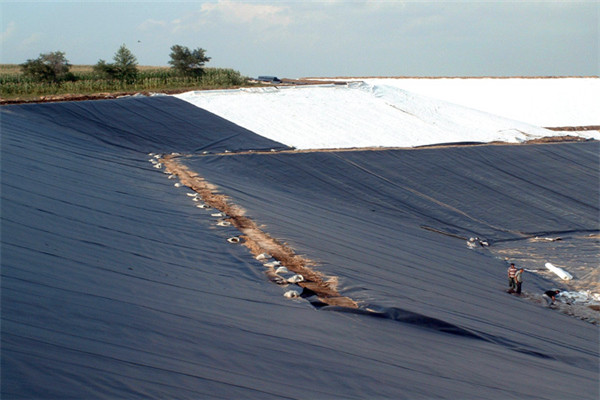

　　2.垃圾場防滲膜鋪設(shè)技術(shù)要點

　　(1)鋪設(shè)時盡量減少拼接量， 拉扯土工膜，不許壓出死折，焊縫便于在不利條件下能達(dá)到滿意的防滲效果。

　　(2)鋪設(shè)土工膜時，應(yīng)從最低部位開始向高位延伸。不要拉得過緊，應(yīng)留足夠余幅(大約1.5%)，以備局部下沉拉伸。

　　(3)坡面鋪設(shè)時，可根據(jù)工程實際情況，以接縫最少、便于施工、 剪裁合理為原則來確定平行或垂直于最大坡度線鋪設(shè)，接縫應(yīng)避開彎角，設(shè)在平面處。坡度較大處，設(shè)置軟梯，施工人員在軟梯進行土工膜的焊接接縫施工。

　　(4)垃圾場防滲膜鋪設(shè)過程中，應(yīng)盡量減少焊縫，特別是交叉焊縫，以減少滲漏隱患，在展膜過程中，禁止強力拉扯土工膜，不許壓出死折，焊縫。焊接時，一定要把其上的浮土擦干凈，否則上下膜之間無法熱合到一起。若要與建筑物基礎(chǔ)銜接，一定要將土工膜展平不要出折，為封邊提供良好的操作條件。

　　(5)需設(shè)排氣口的地方應(yīng)在排氣口和土工膜接觸處進行牢固的不漏水的封焊。如果擔(dān)心沉降的響，這種封焊還應(yīng)設(shè)計成柔性的以允許整向運動。

　　(6)按設(shè)計鋪膜方向，用熱焊機焊接。正式焊接前，先進行試焊，然后進行大面積焊接施工。焊接時，防止焊機受阻將土工膜焊漏而影響焊接速度和質(zhì)量。

　　(7)搭接寬度要符合設(shè)計要求，采用雙道焊縫接縫方式，以提供多重保護，可以在焊層之間充氣測試焊接效果，焊接后，應(yīng)及時對焊縫焊接質(zhì)量進行檢測。

　　(8)當(dāng)出現(xiàn)T形縫及雙 T形縫時，采用母材補疤，疤的轉(zhuǎn)角處均修圓，土工膜的接縫是施工質(zhì)量控制的關(guān)鍵。焊接時應(yīng)嚴(yán)格監(jiān)控，在溫度變化較大、風(fēng)速變化較大的情況下(土工膜受氣溫影響產(chǎn)生伸展或收縮會造成拼接的困難)，調(diào)節(jié)溫度和速度，杜絕拼縫彎曲、重疊、焊接不牢或燙穿焊縫。

　　3.與周邊連接錨固

　　錨固溝應(yīng)在土工膜放置前，按設(shè)計要求的位置開挖，在易干燥的粘土中開挖錨固溝時，應(yīng)在鋪設(shè)的前幾天開挖。錨固施工時，土工膜頂部鋪設(shè)于錨固溝設(shè)計位置后。端頭處采取臨時錨固措施處理，待填埋場土工膜整體施工結(jié)束后，再進行錨固。

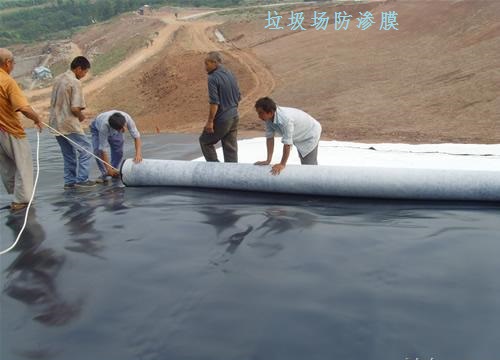

　　垃圾場防滲膜防護層施工

　　(1)防護層施工速度應(yīng)同鋪膜速度相同，以避免人為破壞;

　　(2)當(dāng)垃圾填埋厚度較大時，將產(chǎn)生較大壓力，宜采用土工織物作防護層。

　　(3)為防止植物根系生長對土工膜防滲層的破壞及嚙齒類動物對土工膜的啃食破壞，封蓋層土工膜上的防護層覆蓋足夠厚度的土層。

更多垃圾場防滲膜土工材料產(chǎn)品的規(guī)格/型號/參數(shù)/用途/作用/檢測/施工/廠家批發(fā)報價等詳細(xì)信息請聯(lián)系在線客服
