儲罐用于儲存液體或氣體的鋼制密封容器,儲罐工程是石油、化工、糧油、食品、消防、交通、冶金、國防等行業必不可少的、重要的基礎設施,其基礎的要求也相當嚴格。地基土層要滿足承載力設計值要求，而且要做防滲防潮處理，否則滲漏對環境會造成嚴重污染,地下水汽上來,則會腐蝕鋼制罐體.因此HDPE防滲膜是儲罐基礎設計中,較好的防滲防潮材料.

　　儲油罐基礎防滲施工工藝：

　　一、HDPE 防滲膜施工前的準備工作：

　　(1)檢查場內的雜物清除，按設計要求清理好，這是確保防滲效果的關鍵，特別是對尖石、樹根等雜物要徹底清理干凈，基面不允許有局部凹凸現象，清理好的基面要用夯錘或夯板夯緊，使之密實平整。對所有雜物要清理干凈，防止土工膜被雜物刺破。防止在以后人工湖使用過程中因密實度不均勻，造成滲漏。

　　(2)鋪設工人應穿軟底鞋，以免損傷土工膜。

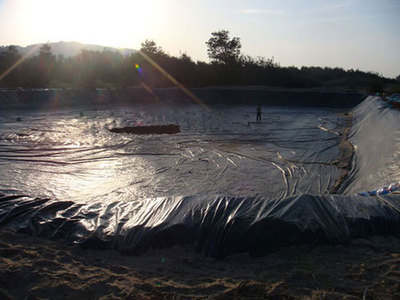

　　二、HDPE防滲膜的鋪設：

　　(1)鋪設HDPE防滲膜是整個防滲系統中較為關鍵的工序。在鋪膜前對HDPE防滲膜外觀質量進行開包檢查，記錄并修補已發現的機械損傷和生產創傷、孔洞、折損等缺陷。

　　(2)HDPE防滲膜裁切之前，經丈量其相關尺寸，然后按實際裁切，在膜鋪設中膜與膜之間接縫的搭接寬度不小100mm，使接縫排列方向平行于坡腳線，即沿坡度方向排列。

　　(3)鋪設HDPE防滲膜時應力求焊縫少，在保證質量的前提下，盡量節約原材料。同時也容易保證質量。通常在拐角及畸形地段，應是接縫長度盡量減短。除特殊要求外，在坡度大于1：6的斜坡上距頂坡或應力集中區域1.5米范圍內，盡量不設焊縫。

　　(4)HDPE防滲膜在鋪設中，應避免產生人為褶皺，溫度較低時，應盡量拉緊，鋪平。

　　(5)HDPE防滲膜鋪設完成后，應盡量減少在膜面上行走、搬動工具等，凡能對HDPE防滲膜造成危害的物件，均不應放在膜上或攜帶在膜上行走，以免對膜造成意外損傷。

　　(6)HDPE防滲膜為柔性材料,可根據罐體環梁和罐區的任何結構,做任何造型.所有拐角、直角部分,均應做成圓角或倒角,避免回填沙時損壞HDPE防滲膜.

　　三、HDPE防滲膜的焊接：

　　(1)HDPE防滲膜的焊接使用楔焊機，采用雙軌熱熔焊接。楔焊機無法焊接的部位，應采用擠出式熱熔焊機，配以與原材料同質的焊條，形成堆焊的單焊縫。

　　(2)熱鍥焊機焊接工序分為：調節壓力、設定溫度、設定速度、焊縫搭接檢查、裝膜入機、啟動馬達。

　　(3)接縫處不得有油污、灰塵，HDPE防滲膜的搭接段面不應有泥沙、結露、潮濕等雜物，當有雜物時在焊接前清理干凈。

　　(4)每天焊接開始時，通常應在現場先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm,并在現場進行剝離和剪切試驗,試樣合格后,便可用當時調整好的速度、 壓力、溫度進行正常焊接。 熱鍥焊機在焊接過程中，需隨時注意焊機的運行情況，要根據現場的實際情況對速度和溫度進行微調。

　　(5)焊縫要求整齊、美觀、不得有滑焊、跳走現象。

　　(6)在遇上防滲膜長度不夠時，需要長向拼接，應先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應成T字型，不得十字交叉。

　　(7)焊膜時不許壓出死折，鋪設HDPE防滲膜時，根據當地氣溫變化幅度和HDPE防滲膜的性能要求，預留出溫度變化引起的伸縮變形量。

　　(8)在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進行焊接(但采取防護措施是除外)。

　　(9)溫度低于5℃時，按照規范要求不應施工，如果施工的話，焊接前應對焊機進行預熱處理。

　　(10)防滲膜在焊接時不論采用當地電源還是發電機供電，都保持電壓穩定，必要時須使用穩壓器。

　　四、HDPE防滲膜的錨固：

　　(1) 錨固的方法分為三種：溝槽錨固、射釘錨固和膨脹螺栓錨固;某些領域還會用到預埋件。人工湖景觀水池防滲防水通常采用溝槽錨固。

　　(2)視HDPE土工膜的使用條件及受力情況，其錨固溝槽寬度一般為0.4m-1.0m,其深度為0.4m-1.0m。將防滲膜邊緣翻折在溝槽內用石塊、回填土或是水泥澆灌將其固定。

更多儲油罐基礎防滲處理施工工藝流程是怎么樣的？土工材料產品的規格/型號/參數/用途/作用/檢測/施工/廠家批發報價等詳細信息請聯系在線客服

相關推薦
