復(fù)合土工膜施工流程：

　　墊層驗收→復(fù)合土工膜鋪設(shè)→底層土工布縫合→土工膜焊接→土工膜焊縫檢測→上層土工布縫合→土工膜驗收→覆蓋保護墊層料→保護層料驗收→漿砌塊石→漿砌塊石驗收。

　復(fù)合土工膜施工工藝：

　　1、復(fù)合土工膜的鋪設(shè)

為了施工方便，保證拼接質(zhì)量，復(fù)合土工膜應(yīng)盡量采用寬幅，減少壩坡現(xiàn)場拼接量，施工前應(yīng)根據(jù)復(fù)合土工膜幅寬、現(xiàn)場長度需要，在專用場地剪裁，并拼接成符合要求尺寸的塊體，人工搬運到工作面鋪設(shè)。壩體迎水面鋪設(shè)采用自上而下(復(fù)合土工膜長幅平行于壩軸線)鋪設(shè)，水平方向上由坡腳向外端鋪設(shè);鋪設(shè)時復(fù)合土工膜兩層放置人行木板，并注意張弛適度，要求復(fù)合土工膜與墊層結(jié)合面務(wù)必吻合平整，避免人為何施工機械的損傷。施工人員均應(yīng)穿平底布鞋或軟膠底鞋進行鋪設(shè)，嚴禁穿釘鞋以防踩壞土工膜，復(fù)合土工膜鋪設(shè)要與保護層鋪設(shè)協(xié)調(diào)，做到隨鋪隨壓。對于庫區(qū)防滲鋪蓋區(qū)部位，因滲水泉眼鋪設(shè)人行木板，另在正向與反向鋪設(shè)的土工膜的土工膜之間鋪設(shè)經(jīng)墊高后的木板，使復(fù)合土工膜的焊接處于干地施工，焊接檢測合格后反向土工膜逆時針翻轉(zhuǎn)180°后開始復(fù)合土工膜鋪設(shè)、焊接、檢測的重復(fù)施工。

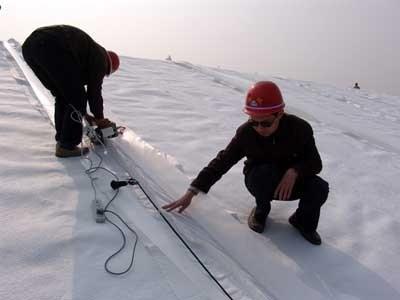

復(fù)合土工膜的鋪設(shè)圖片

　　2、復(fù)合土工膜的鋪設(shè)技術(shù)要求

（1）鋪設(shè)應(yīng)在干燥暖和天氣進行，為了便于拼接，防止應(yīng)力集中，復(fù)合土工膜鋪設(shè)采用波浪形松弛方式，應(yīng)留百分2~百分3的褶皺量，以適應(yīng)板梯的沉陷變形，在斜坡或垂直部位應(yīng)留100cm折疊伸縮;鋪好的土工膜應(yīng)及時覆蓋，避免陽光直接照射;鋪設(shè)時要求土工膜與下部墊層結(jié)合面務(wù)必吻合平整，切不可上下游方向凸出褶皺。
（2）復(fù)合土工膜焊接質(zhì)量的好壞是復(fù)合土工膜防滲性能成敗的關(guān)鍵，所以務(wù)必做好土工膜的焊接，確保焊接質(zhì)量，因此，土工膜焊接應(yīng)由生產(chǎn)廠家派專業(yè)技術(shù)人員到現(xiàn)場操作、指導(dǎo)、培訓(xùn)，采用土工膜專用焊接設(shè)備進行。
（3）復(fù)合土工膜的連接分2個程序進行，即上、下層無紡織布的封接，中層PE膜的連接。無紡織布的封接用手提縫紉機、尼龍線進行雙道縫接，搭接寬度10cm;PE膜采用焊接工藝連接，焊接工具采用自動調(diào)溫(調(diào)速)土工膜焊接機。
（4）焊接工藝：一幅土工膜鋪好后，將需焊接的邊翻疊(約60cm寬)，二幅反向鋪在一幅膜上，調(diào)整兩幅膜焊接邊緣走向，使之搭接10cm。
（5）焊接全部在現(xiàn)場進行，要求天氣晴好，嚴禁在雨天、高溫和嚴寒天氣下施工，焊接基地表面應(yīng)干燥，焊接前用電吹風去膜面上的砂子、泥土等贓物，再用干凈毛巾擦凈，保證膜面干凈，在焊接部分的地下墊一條長木板，以便焊機在平整的基面上行走，保證焊接質(zhì)量，正式焊接前，應(yīng)先根據(jù)施工氣溫、PE膜厚度，利用相同材質(zhì)的PE膜進行試焊，試焊溫度250~300℃，速度2~3min，掌握好焊接機溫度及行走速度，確定好施工工藝參數(shù)，再進行正式施工，焊縫應(yīng)透明、平整、順直、連續(xù)。拼接焊縫兩條，每條寬10mm，兩條焊縫間留有10mm的空腔，用次空腔檢查其焊縫的質(zhì)量。

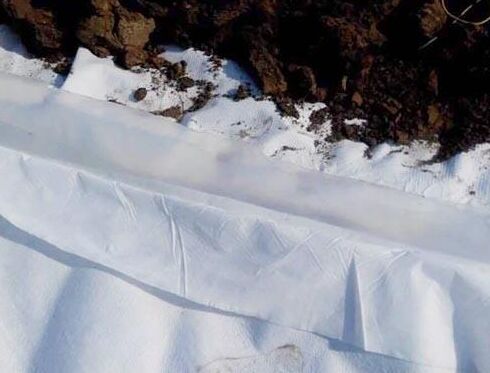

復(fù)合土工膜施工工藝圖片

　　3、上覆保護層

復(fù)合土工膜焊接完并經(jīng)質(zhì)量驗收合格后，及時在膜上面均勻鋪設(shè)砂礫石保護層，找平拍實后砌筑漿砌石40cm，以防止其在紫外線照射下易老化和其他因素引起的破壞。上保護層采用10t斜坡碾碾壓4~8遍(上行振壓、下行靜壓)，經(jīng)壓實后，保護層料的相對密度不低于0.80。

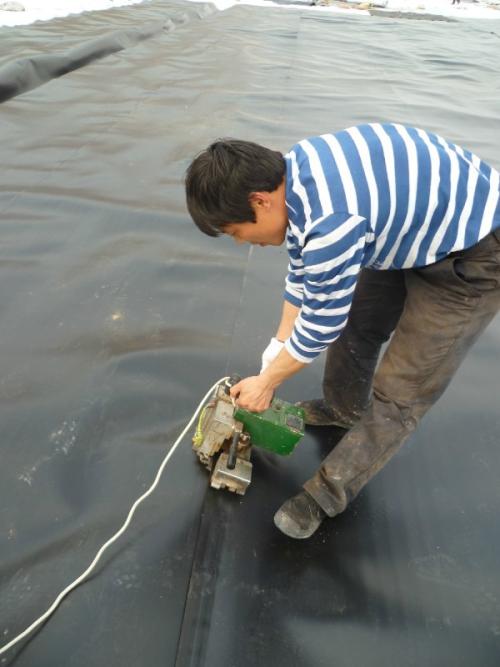

復(fù)合土工膜施工焊接圖片

　　宏祥新材料提醒您，土工膜施工為精細施工，需要長期積累經(jīng)驗，施工人員既掌握土工膜的工程應(yīng)用原理，又能根據(jù)施工條件處理各復(fù)雜情況。對于土工膜的錨固、鋪設(shè)等環(huán)節(jié)的施工工藝，應(yīng)展開普遍的工程調(diào)查，并結(jié)合室內(nèi)試驗和分析計算，形成可靠的、完整的工藝方法。根據(jù)工程情況，應(yīng)優(yōu)先選用天然砂礫石進行墊層料、保護料制備，以預(yù)防因碎石棱角造成對土工膜的刺破。從試驗結(jié)果看，復(fù)合土工膜焊接焊縫拉伸時總是母材先遭到破壞，這說明復(fù)合土工膜焊縫不會因為變形引成的拉伸等原因遭到破壞，引起滲漏。

更多復(fù)合土工膜施工工藝及鋪設(shè)方法土工材料產(chǎn)品的規(guī)格/型號/參數(shù)/用途/作用/檢測/施工/廠家批發(fā)報價等詳細信息請聯(lián)系在線客服

相關(guān)推薦
