讓土工膜使用的壽命更長一些，選好的土工膜是一方面，最重要的是怎樣更好的焊接土工膜，這也是影響土工膜使用壽命的重要因素。

　　那么怎樣更好的焊接土工膜呢：

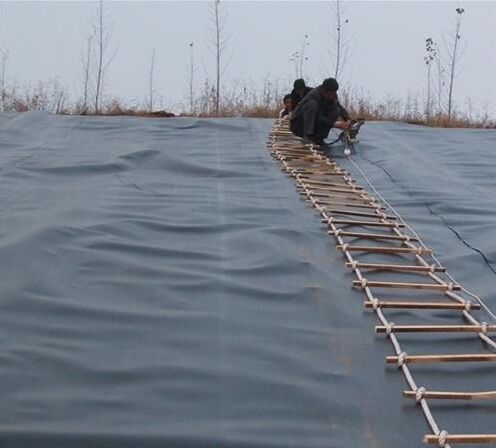

　　1.熱鍥焊機焊接工序分為：調節壓力 設定溫度 設定速度 焊縫搭接檢查 裝膜入機 啟動馬達 加壓焊接。

　　2.土工膜接縫處不得有油污、灰塵，土工膜的搭接段面不應夾有泥沙等雜物，當有雜物時必須在焊接前清理干凈。

　　3.每天焊接開始時，必須在現場先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm,并用拉力機現場進行剝離和剪切試驗,試樣合格后,便可用當時調整好的速度、壓力、溫度進行正是焊接。試樣上需標明日期、時刻、環境溫度。熱鍥焊機在焊接過程中，需隨時注意焊機的運行情況，根據現場的實際情況對速度和溫度進行微調。

　　4.焊縫要求整齊、美觀、不得有滑焊、跳走現象。

　　5.在遇上土工膜長度不夠時，需要長向拼接，應先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應成T字型，不得十字交叉。

　　6.相鄰土工膜焊縫應盡量錯縫搭接，膜塊間形成的結點，應為T字型，盡量減少十字型，縱模向焊縫交點處應用擠壓焊機加強。

　　7.焊膜時不許壓出死折，鋪設土工膜時，根據當地氣溫變化幅度和土工膜性能要求，預留出溫度變化引起的伸縮變形量。

　　8.當手提焊機的溫度控制所指示的焊機溫度低于200℃時，要用干凈的布或棉紗撣掉再焊，必要時應重新打磨，切忌用手擦試。

　　9.當接縫處有結露、潮濕、泥沙等影響時，處理后再進行焊接。

　　10.在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進行焊接土工膜，但采取防護措施是除外。

　　11.溫度低于5℃時，按照規范要求不應施工，如果必須施工的話，焊接前應對焊機進行預熱處理。

　　12.擠壓焊接機在焊接過程中，應該經常檢查槍頭的滑塊，磨損較嚴重時應及時更換滑塊，以免損傷膜面。

　　13.土工膜在焊接時應該采用穩壓性能好的發電機供電，在特殊情況下采用當地用電時，必須使用穩壓器。

更多怎樣更好的焊接土工膜？土工材料產品的規格/型號/參數/用途/作用/檢測/施工/廠家批發報價等詳細信息請聯系在線客服

相關推薦
