HDPE土工膜的施工要點

　　一、施工前的準備工作

　　(1)HDPE土工膜進場后首先必須按照《垃圾填埋場用高密度聚乙烯土工膜》(CJ/T234—2006)的標準要求對外觀進行嚴格的檢查,外觀檢查合格后，按規范要求的數量、尺寸進行見證取樣，送有資質的建筑材料測試中心對土工膜的各項指標如密度、拉伸強度、延伸率、撕裂強度等進行檢驗。檢驗合格后方可用于施工。

　　(2)再次對已完成的基層進行檢驗，確保基層表面平整光滑，無石塊、樹根、尖銳物等可能對土工膜產生破壞的雜物。土工膜彎折處不得存在直角剛性結構，均應做成弧形。

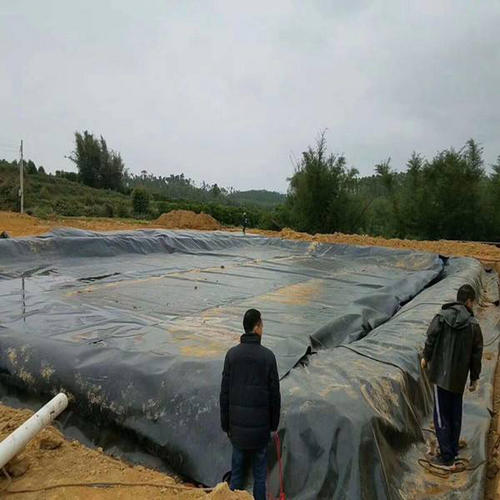

　　二、HDPE土工膜及保護層的鋪設土工膜鋪設采取先邊坡后池底的順序。鋪膜時不要拉得太緊，應留有一定的余幅，以備局部下沉拉伸之用。水平接縫不得在坡面上，且距坡腳不得小于1.5m。相鄰兩幅的縱向接頭不應在一條水平線上，應相互錯開1m以上。在土工膜運輸過程中不要拖拉、硬拽，避免尖銳物刺傷。膜下應預先敷設一些臨時導氣管以排除膜下空氣，使土工膜與基層緊貼。施工人員在進行施工作業時需穿著軟底膠鞋或布鞋，同時注意天氣、溫度等對膜的影響。

　　具體施工步驟如下：

　　(1)裁剪土工膜：應對鋪設面進行實際丈量得到準確尺寸，再按所選HDPE土工膜的幅寬和長度及鋪設方案進行裁剪，考慮搭接寬度以便焊接。池體轉角扇形區應合理裁剪，使上下端都得到牢固的錨固。

　　(2)細部增強處理：在土工膜鋪設前，應先對陰陽角、變形縫等細部進行增強處理，必要時可增焊雙層HDPE土工膜。

　　(3)邊坡鋪設：展膜方向應基本平行于坡線，展膜應平整順直，避免出現褶皺、波紋。土工膜在池頂位置要做好錨固，防止向下墜滑。

　　邊坡上保護層為非織造土工布，其鋪設速度應與鋪膜速度一致，以避免人為破壞土工膜。土工布的鋪設方式與土工膜相似，兩幅土工布對正、搭齊，搭接寬度按設計要求，一般為75mm左右，采用手提式縫紉機縫合連接。

　　(4)池底鋪設：將HDPE土工膜放在平整的基層上，平順、松緊適度，與土面密貼，避免出現褶皺、波紋。兩幅土工膜對正、搭齊，搭接寬度按設計要求，一般為100mm左右，焊接部位要保持干凈。

　　三、土工膜的接合焊接和測試

　　土工膜的接合焊接是防止滲漏的關鍵環節，常采用熱熔焊接(雙軌熔焊)，要求焊接前兩幅土工膜必須搭接100mm以上，通過預先設置的壓力齒輪使兩幅土工膜焊接在一起。具體操作步驟如下：

　　(1)試驗性焊接。試驗性焊接須在HDPE土工膜試樣上進行，并且在與生產性焊接相同的膜表面和環境條件下進行;試驗性焊接要求檢驗和調節焊接設備;焊接設備和焊接人員只有成功完成試驗性焊接后，才能進行生產性焊接。

　　(2)生產性焊接。首先應清除HDPE土工膜表面的油脂、水分、灰塵、垃圾等雜物。如果膜表面存在雜物，會使上下膜無法熱合到一起，對施工質量有較大的影響。然后把焊機調整到試驗性焊接時得到的最佳參數，在設計要求的搭接寬度條件下，自動焊接，焊縫做到“平整、牢固、美觀”。保持焊接的溫度、速度及夾持棍的壓力，使焊接達到最佳效果。焊接時應注意：盡量減少邊腳和零星膜的焊接;當環境溫度和不利的天氣條件嚴重影響焊接時，應停止作業;如果在晚上焊接，應保證有充足的照明。

　　(3)焊縫檢測。焊縫的檢測分為目測、氣壓檢測(非破壞性)和破壞性檢測，對每一條焊縫都要求進行目測和氣壓檢測，且要求合格率為100%。目測主要是對焊縫的外觀質量、T型焊縫及十字型焊縫的處理、基層有無雜物等項進行仔細檢查。焊縫表面應光滑平順，厚度均勻，焊縫處不得有雜物及多余散碎焊料，不得使周圍母材出現損傷。氣壓檢測是通過檢查焊縫的氣密性來判斷其焊接質量好壞的非破壞性檢測手段。在氣腔內封閉一定壓力的氣體，通過檢測針上附帶壓力表的變化來檢查其氣密性。

　　破壞性檢測是按每1000m焊縫取一個1000mm×350mm樣品做強度測試，要求合格率為100%。對在目測、氣壓檢測中所發現的缺陷應及時修補，不能立刻修補的要做特種標記，以防漏補。直徑小于5mm的孔洞或針眼，可用點焊。當孔洞大于5mm時，應用10cm圓形或橢圓形的襯墊修補。

　　四、施工注意事項

　　1、邊坡上土工膜的施工注意點邊坡上的HDPE土工膜在施工時可能會遭遇以下幾種破壞模式：

　　(1)從錨固溝中脫出向下滑動。這種破壞常發生在HDPE土工膜鋪設階段，可以通過增大土工膜與坡面之間的摩擦力來阻止其在坡面上滑移。另外增大HDPE土工膜與錨固溝溝壁的摩擦力及錨固溝的錨固作用也可阻止HDPE土工膜的滑動。

　　(2)在連接處脫開。土質邊坡不均勻沉降使斜坡上的HDPE土工膜與管道或混凝土間的連接產生較大的張力，導致HDPE土工膜在連接處脫開。因此需在土工膜鋪裝時預留一定的變形量。

　　(3)受拉開裂。位于坡面上的土工膜水平接縫處受拉會產生開裂，為避免此情況要求土工膜在坡面上不得有水平接縫。

　　2、護坡施工注意點塊石(或混凝土)護坡按照國家現行的施工規范進行施工及驗收即可。需要強調的是需注意在此期間對土工膜的保護，一旦土工膜被人為損壞，要找出損壞之處是比較困難的。因此在此期間要對施工人員進行技術交底并嚴格監控施工操作。

　　HDPE土工膜具有強度高、延展性好、防滲能力強、化學穩定性好等優點，作為防滲層、隔離層、襯層等，逐漸應用于防滲、防污結構的各類工程中。通過對已建成使用的污水處理廠地下水質的監測，發現廠區地下水未受到污染，表明HDPE土工膜作為防滲結構層是科學合理、安全可靠的。

更多HDPE土工膜的施工要點有哪些？土工材料產品的規格/型號/參數/用途/作用/檢測/施工/廠家批發報價等詳細信息請聯系在線客服

相關推薦
