HDPE土工膜生產(chǎn)工藝的選擇

　　在HDPE土工膜的生產(chǎn)工藝方面，目前有兩種生產(chǎn)方式，分別為吹膜工藝和平擠工藝。目前85%現(xiàn)有土工膜生產(chǎn)線及絕大多數(shù)新建的土工膜產(chǎn)線，都是吹膜工藝生產(chǎn)線，這是因為吹膜工藝相比較平擠工藝來說，有如下幾點優(yōu)勢：

　　1) 對于光面HDPE土工膜產(chǎn)品來說：

　　兩種不同生產(chǎn)工藝對土工膜樹脂原料的要求不同，平擠工藝樹脂原料的熔融指數(shù)一般為0.11 g/10min(測試方法ASTM D1238 Cond.E)，吹膜工藝樹脂原料的熔融指數(shù)一般為1.0 g/10min(測試方法ASTM D1238 Cond.E)。

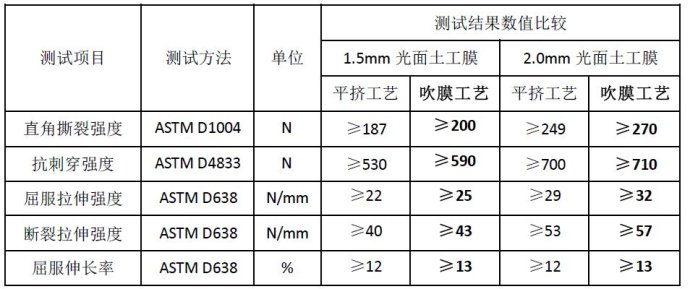

　　這是因為吹膜工藝對樹脂原料的要求更高，對原料的熔融指數(shù)要求也比較高，此種方式生產(chǎn)出的土工膜產(chǎn)品的拉伸延展性能也比較好，從現(xiàn)場實際施工的層面來說，拉伸延展性能更好的HDPE土工膜能更好的對外部加載負(fù)荷(填埋垃圾、重型機(jī)械等)進(jìn)行受力，具體的測試結(jié)果數(shù)值比較如下表所示：

　　2) 對于糙面HDPE土工膜產(chǎn)品來說：

　　吹膜工藝為一步成形法，生產(chǎn)時通過加吹氮氣方式形成土工膜糙面，成品為一整體，從吹膜工藝生產(chǎn)的樣品可以明顯的看出，糙面的糙點是不易剝落的;

　　平擠工藝為兩步成形法，先將光面土工膜生產(chǎn)完成后通過噴淋粗糙顆粒的方式在光面上形成糙面，成品不是整體材料，糙點易剝落，大大增加滑坡事故的可能性。

　　當(dāng)然，不論是吹膜還是平擠工藝，HDPE土工膜的性能主要由土工膜的技術(shù)指標(biāo)為依據(jù)。在同等條件下，結(jié)合以上兩種生產(chǎn)工藝的比較，從實際施工應(yīng)用的層面考慮，絕大多數(shù)項目還是會選用吹膜工藝生產(chǎn)的HDPE土工膜材料。

更多HDPE土工膜生產(chǎn)工藝該怎么選擇？土工材料產(chǎn)品的規(guī)格/型號/參數(shù)/用途/作用/檢測/施工/廠家批發(fā)報價等詳細(xì)信息請聯(lián)系在線客服

相關(guān)推薦
